CBB48型交流金属化聚丙烯膜介质电容器

RL0.463.026JT

CBB48型交流密封金属化聚丙烯膜介质电容器,具有优异电性能的聚丙烯膜作为介质，锌铝金属化层为电极，采用无感式卷绕，金属外壳，全密封结构。

特征与用途

金属外壳，密封结构，防潮性能好。

有良好的自愈性能，长期使用工作比较可靠。

用于工频交流或直流电路中。

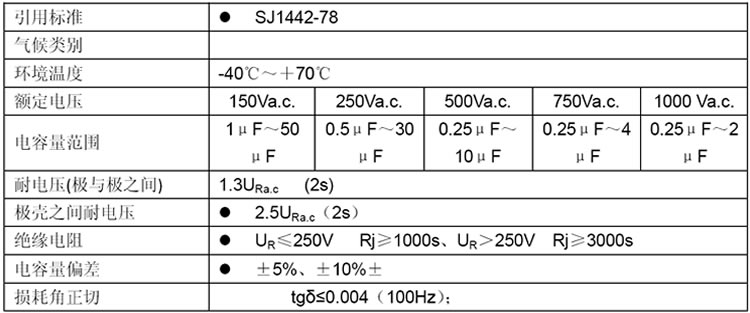

技术与性能指标

详细规范：SJ1442-78

气候类别：40/70/21

环境温度：-40℃~+70℃

电容量允许偏差：：±5%(J);±10%(K)

损耗角正切：tgδ≤ 0.004 (100Hz)

.绝缘电阻：U_R≤ 250V Rj ≥1000S
　　　　　 U_R > 250V Rj≥3000S

极壳之间耐电压:.2.5U_Ra.c(2S)

耐电压：1.3U_Ra.c(2S)

额定电压：150Vac、250ac、500ac、750ac、1000ac

电容量范围：0.25uF~10uF

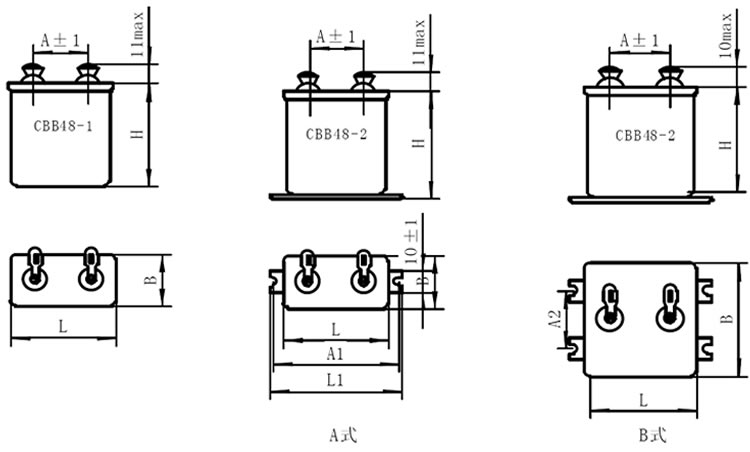

壳号	尺寸mm
	H	L	B	A2	A	A1	L1
1	25	31	11	----	13	39	45
2			16
3			21
5			31
7	50	46	16	----	25	54	60
8			21
9			26
10			31
11			41	26
12			46	31
14			56	41
15			61	46
17			86	71

标称电容量µF	额定电压VA.C.
	150	250	500	750	1000
	外壳编号
0.25			1	3	5
0.5		1	2	8	8
1	1	2	5	9	10
2	2	5	8	12	15
4	5	7	10	17
10	8	11	17
20	11	15
30	14	17
50	17

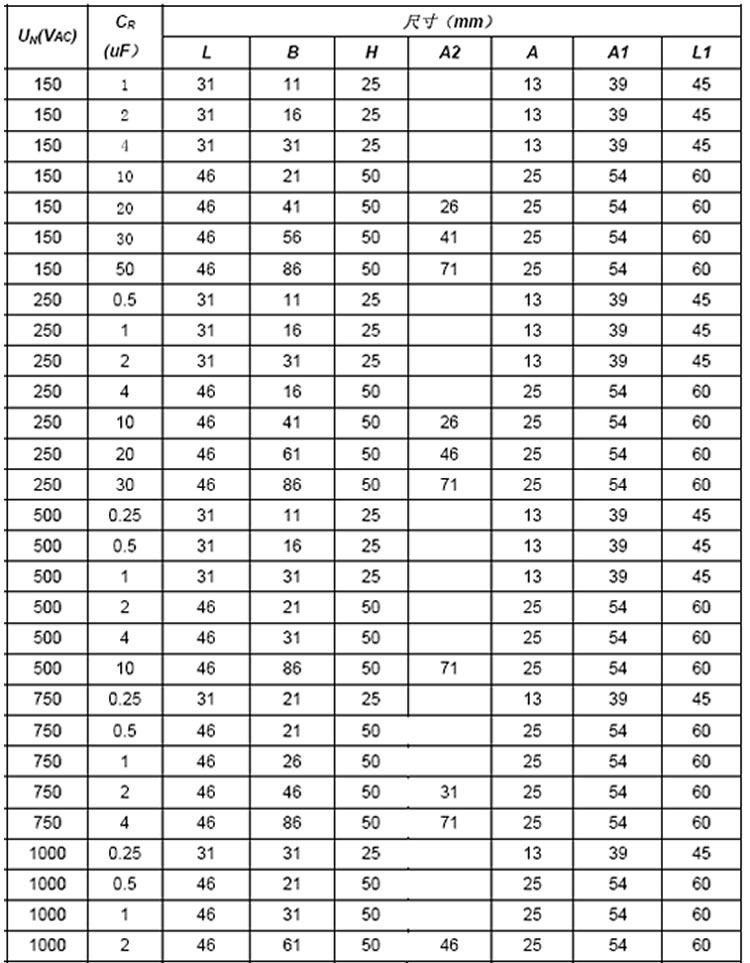

电压(VAC)	容量(uF)	L	B	H	A2	A	A1	L1
150	1	31	11	25		13	39	45
150	2	31	16	25		13	39	45
150	4	31	31	25		13	39	45
150	10	46	21	50		25	54	60
150	20	46	41	50	26	25	54	60
150	30	46	56	50	41	25	54	60
150	50	46	86	50	71	25	54	60
250	0.5	31	11	25		13	39	45
250	1	31	16	25		13	39	45
250	2	31	31	25		13	39	45
250	4	46	16	50		25	54	60
250	10	46	41	50	26	25	54	60
250	20	46	61	50	46	25	54	60
250	30	46	86	50	71	25	54	60
500	0.25	31	11	25		13	39	45
500	0.5	31	16	25		13	39	45
500	1	31	31	25		13	39	45
500	2	46	21	50		25	54	60
500	4	46	31	50		25	54	60
500	10	46	86	50	71	25	54	60
750	0.25	31	21	25		13	39	45
750	0.5	46	21	50		25	54	60
750	1	46	26	50		25	54	60
750	2	46	46	50	31	25	54	60
750	4	46	86	50	71	25	54	60
1000	0.25	31	31	25		13	39	45
1000	0.5	46	21	50		25	54	60
1000	1	46	31	50		25	54	60
1000	2	46	61	50	46	25	54	60

以上产品规格未列出的可按客户要求定做。

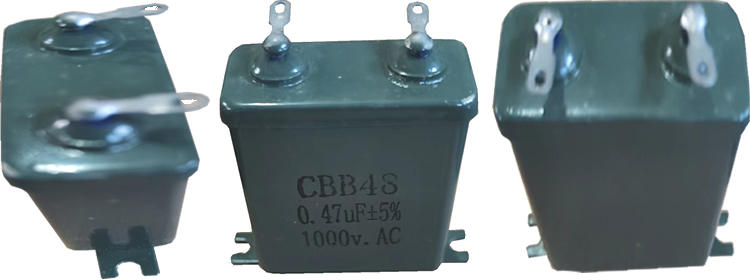

现场照片：
