CBBM型激光、脉冲、储能电容器

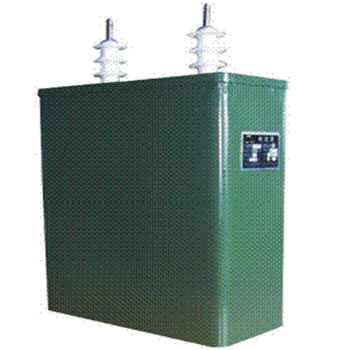

CBBM型激光、脉冲、储能电容器实物图

特性与用途

1、金属外壳密封结构，体积小，比能高。

2、电性能较好，可靠性较高。

3、适用于激光设备电源线路中。

技术与性能指标

1、执行标准：Q/MS008-98

2、环境温度：-40℃ - +50℃

3、损耗角正切：≤0.002（100HZ）

4、绝缘电阻：R-C≥10000MΩ μF

5、耐电压：1.1～1.5Un（5S）

6、充放电频率：3～200次/秒

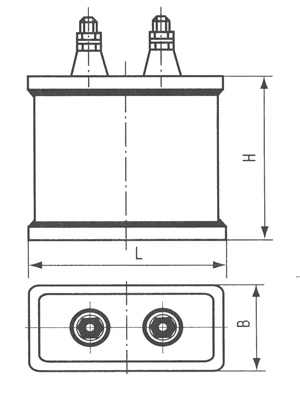

CBBM型激光、脉冲、储能电容器尺寸图

额定电压	1300V	1400V	1600V	1800V	2000V	2500V	3000V
	L×B×H	L×B×H	L×B×H	L×B×H	L×B×H	L×B×H	L×B×H
20μF						130×65×145	130×65×145
30μF						130×65×145	140×76×145
40μF						154×112×145	154×112×145
50μF					130×65×145	154×112×145	154×112×145
60μF					130×65×145	154×112×145	154×112×145
80μF				130×65×145	140×76×145	154×112×145	200×105×215
100μF			130×65×145	154×112×145	154×112×145	200×105×215	270×120×220
120μF			130×65×145	154×112×145	154×112×145	200×105×215	270×120×220
150μF			140×76×145	154×112×145	200×105×215	270×120×220	270×120×260
160μF			140×76×145	154×112×145	200×105×215	270×120×220	270×120×280
200μF	130×65×145	140×76×145	154×112×145	200×105×215	270×120×200	270×120×260	270×120×325
240μF	140×76×145	154×112×145	154×112×145	200×105×215	270×120×220	270×120×325
250μF	140×76×145	154×112×145	154×112×145	200×105×215	270×120×250	270×120×325
300μF	154×112×145	154×112×145	154×112×145	270×120×200	270×120×280
400μF	154×112×145	200×105×215	200×105×215	270×120×260	270×120×325
500μF	200×105×215	270×120×200	270×120×260	270×120×300
600μF	200×105×215	270×120×200	270×120×280	270×120×325
800μF	270×120×200	270×120×280	270×120×325
1000μF	270×120×260	270×120×325
1200μF	270×120×280
1500μF	270×120×325

特殊要求可根据用户需要设计制作

现场照片：

CBBM型激光、脉冲、储能电容器实物图

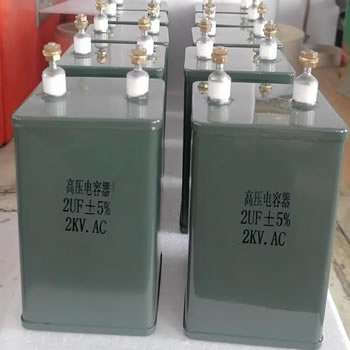

CBBM型激光、脉冲、储能电容器现场照片
