CHM型脉冲电容器

CHM型脉冲电容器实物图

CHM型高压密封复合介质电容器,以具有较好电性能的金属化薄膜作为介质，铝箔为电极，金属外壳全密封结构。

特征与用途

金属外壳密封结构，体积小，重量轻。

适用于冲击电流发生器，激光设备，避雷针测试设备等线路中。

技术与性能指标

详细规范：GB/T4704-92

气候类别：25/040/10

环境温度：－40℃～55℃

额定电压：1KV ～ 100KV

标称电容量：0.1µF ～ 600µF

电容量允许偏差：±5%;±10%

损耗角正切：tanδ≤0.006（100Hz）

绝缘电阻：R≥1000S

耐电压：U_R ≤30KV 1.3U_R (10S)
U_R >30KV 1.1U_R (10S)

结构和外形尺寸由供需双方商定。

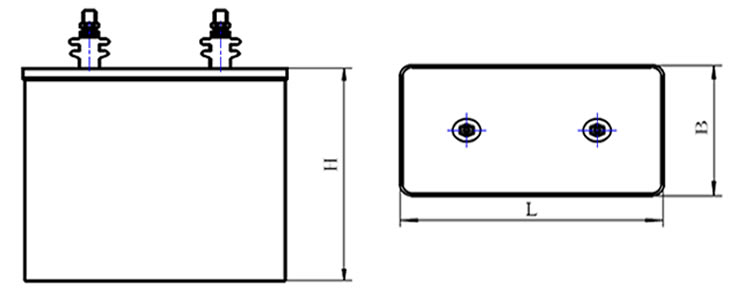

CHM电容器尺寸图

编号	额定电压KV	标称电容量UF	外形尺寸 mm				引出头	备注
编号	额定电压KV	标称电容量UF	L	B	H	H1	引出头	备注
1	1	4	65	35	70	25	焊片	3#
2		6	65	35	110	25	焊片	4#
3		230	320	120	350	80	M12	20#降低
4	2	1	45	25	50	25	焊片	1#
5	2	4	75	55	85	35	焊片	6#
6	3	10	130	65	145	35	M6	9#
7		30	200	105	215	50	M6	13#
8		50	200	105	240	50	M6	13#加高
9		100	270	120	325	80	M12	17#
10		600	540	310	350	80	M12	25#降低
11	4	10	130	65	145	40	M6	9#
12		20	145	100	190			11#
13		40	200	105	335			13#加高
14	5	4	130	65	145		M4	9#
15		8	145	100	145		M6	10#
16		30	200	105	335	60	M8	13#加高
17		50	270	120	280	60	M8	16#
18		160	350	180	350	80	M10	21#降低
19	6	1	65	35	110	30	焊片	4#
20		24	270	120	280	60	M8	16#
21		30	270	120	280	60	M8	16#
22		80	350	180	350	60	M10	21#
23		100	350	180	350	60	M10	21#
24	8	8	145	100	215	50	M6	12#
25		20	270	120	280	60	M8	16#
26		30	270	120	335	60		17#加高
27		40	365	145	335	60		19#加高
28		65	350	180	350	60	M10	21#降低
29		80	540	310	350	80	M12	25#降低
30	10	1	130	65	200	50	M6	9#加高
31		6	145	105	335		M6	12#加高
32		8	200	105	240		M8	13#加高
33		10	200	105	335			13#加高
34		20	270	120	335			17#加高
35		40	365	145	335		M10	19#加高
36		100	540	310	350		M12	25#降低
37	15	1	130	65	335	70	M6	9#加高
38		2	200	105	215		M8	13#
39		8	200	105	335			13#加高
40		10	320	120	350			20#降低
41		20	350	180	350		M10	21#降低
42		30	540	310	350		M12	25#降低
43	20	5	270	120	350	95	M8	17#加高
44		9	365	145	350		M10	19#加高
45		10	350	180	350		M10	21#降低
46	30	1	220	165	200	120	M8	A式16#
47		2	270	120	350		M8	17#加高
48		4	350	180	350		M10	21#降低
49		5	350	180	350		M10	21#降低
50		10	540	310	350		M12	25#降低
51	40	1	270	120	350	140	M8	17#加高
52		2	350	180	350		M10	21#降低
53		8	540	310	350		M12	25#降低
54	50	1	320	120	350	170	M8	20#降低
55		2	350	180	350		M10	21#降低
56		6	540	310	370		M12	25#
57	60	3					M12	25#
58	80	2				240	M12	25#
59	100	1				240	M12	25#

以上产品规格未列出的可按客户要求定做。

注意事项

1.本产品应使用于规定的用途和场合，如果使用条件超出标准规定，会影响产品性能。

2.产品贮存时应放置干燥环境下保管，环境温度－10℃～＋40℃，相对湿度≤80%，并应避免水、油、酸、碱、盐及其他腐蚀性气氛的影响。

3.储存期超过一年的电容器在使用前应进行电气性能及可焊性检查。

产品属性:

类别	双螺柱引出	结构	密封
封装外形	长方形	特性	高压
引出线类型	径向引出线	允许偏差	0.01μF-500μF

现场照片：

CHM型脉冲电容器现场照片

CHM型脉冲电容器现场照片
